Hallo zusammen,
ich habe gerade eine Signallampensteuerung entworfen, die für unterschieldiche Anwendungen nutzbar wird.
Die Steuerung SSU0502 wird bei einem Sender eingesetzt und verfügt über folgende Funktionen:
-
Aufnahme von 1 oder 2 Rotlichtsignalen aus beliebigen Pulten.
Dabei können die Pulte entweder einen Arbeitskontakt besitzen oder das Rotlichtsignal als Steuerspannung ausgeben. Beides wird erkannt. -
Aufnahme von zwei weiteren, frei verfügbaren Steuersignalen EXT1 und EXT2 auf Optokoppler Eingänge. Damit können die Ausgänge CH4 und CH5 zum Signalturm frei verwendet werden. (Kaffee fertig, Katzenklo verstopft…)
-
Ausgabe der Rotlichtsignale auf einem Signalturm und zwei möglichen Mikrofonarmen (hier für den Mika entworfen) die bei Bedarf auch SELEKTIV die beiden Rotlichtsignale RTL1 und RTL2 getrennt auf die Arme legen. Dazu muss das Pult auch getrennte Rotlichtzuweisungen für die Mikrofonkanäle ausgeben. Allerdings kann die SSU auch die beiden Rotlichtsignale von RTL1 zusammenfassen und auf ALLE Anzeigen senden.
-
Ein Signalturm zeigt die beiden RTL Signale (Rotlicht 1 und Rotlicht 2) gemeinsam an und wechselt von GRÜNLICHT auf Rot. Die beiden externen Signale EXT1 und EXT2 werden transparent auf den Signalturm durchgeleitet.
-
Eine angeschlossene Telefonleitung wird auf ANRUF und BELEGTZUSTAND kontrolliert. Das Licht GELB im Signalturm blinkt simultan zum Anruf und leuchtet, wenn die Leitung durch den Hybriden oder Telefon belegt wurde. Dadurch muss KENE Änderung am Hybriden durchgeführt werden, weil die Schaltung den Zustand der Telefonleitung erkennt.
-
Potentialfreier Kontakt zur Ansteuerung einer weiteren Rotlichtsignaleinheit – oder dem Start eines Aircheck-Recorders.
Und was das ganze kostet?
Für Hobbyanwender, die mir glaubhaft machen können, das es nicht „Kommerziell“ ist und sie eine mAirlist-Lizenz haben, kostenlos. Nur selbst Löten, das muss jeder Anwender selbst.
Die Unterlage gibt es kostenlos auf der Webseite www.krankenhausradio-elmshorn.de auf Anfrage. Auf Anfrage? Ja, - weil einige Pappnasen Schaltungen von uns gegen Bezahlung in das Web setzen. Das ist nicht ok.
Ansonsten unterstützen wir wie immer alle ehrlichen Radiofreaks, die ernsthaft mit dem Thema umgehen – und sämtliche Profilneurosen abgelegt haben…

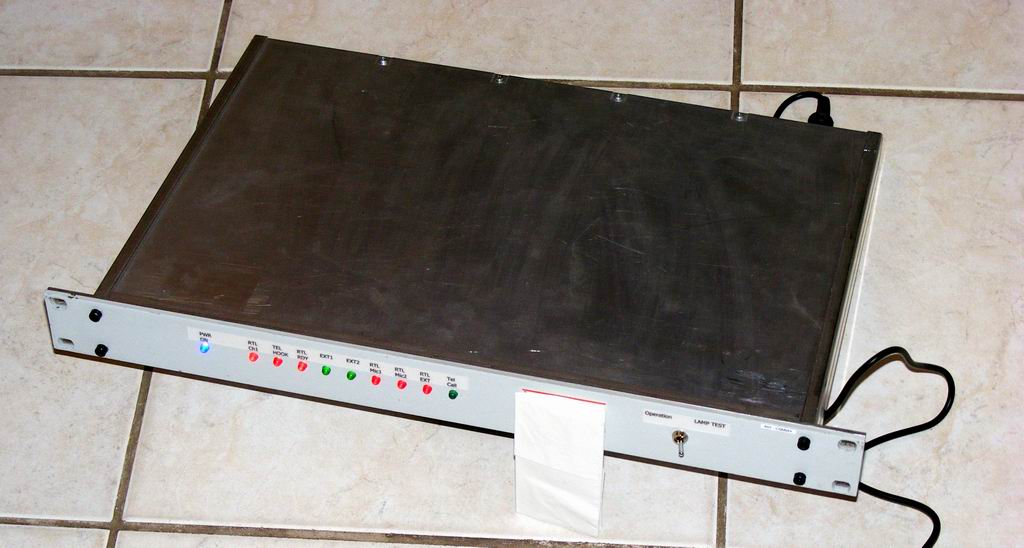

Hinweis zum Bild: Das Senderlogo (steht auf der Front) wurde abgedeckt. Deshalb das Papiertuch.
Viele Grüsse in 2015-02-08 Jens
[b]Danke für Anfrage und Antworten per “mail”
Eine aktuelle Version kann heruntergeladen werden unter www.krankenhausradio-elmshorn.de
Die Schaltungsunterlagen (in der Web Version unlesbare Auflösung) sowie der EPROM Code sind auf Anfrage erhältlich.
(Technik Rotlichtsteuerung)
Bei gültiger mAirlist Lizenz versende ich das EPROM kostenlos (nur die Porto/Verpackungskosten EUR 3,50 sollten erstattet werden) Wer noch andere Teile benötigt und keine Bestellung bei einem Elektronikversender aufgeben möchte - erhält die Teile zum Selbstkostenpreis ebenfalls bei gültiger mAirlist Lizenz. Bitte Anfragen…
…nur zusammenlöten, das müsst ihr selbst
Gruß Jens[/b]
